Пассивная защита от гражданских дронов — технологии обнаружения, решения для защиты объектов

Что такое пассивная защита от дронов и зачем она нужна

Пассивная защита от гражданских дронов — это и системы обнаружения, и различные конструкции, которые выявляют беспилотники и ограничивают их доступ к объектам без радиоподавления сигналов.

Гражданские аппараты быстро распространились в коммерческой и частной сфере. Компании-производители выпускают квадрокоптеры, которые применяют для съёмки, инспекции инфраструктуры и мониторинга территорий. Массовое распространение таких устройств увеличило риск несанкционированных полётов над промышленными площадками и складскими комплексами.

Пассивные системы фиксируют признаки присутствия UAV (unmanned aerial vehicle — беспилотный летательный аппарат) без активного вмешательства в управление полётом. Это важно для территорий, где радиоподавление запрещено или может нарушить работу навигационных и телекоммуникационных систем.

Подход используют службы безопасности предприятий, операторов инфраструктуры и аэропортов. Он позволяет выявить присутствие дрона, определить направление его полёта и принять меры защиты объекта.

Чем пассивная защита отличается от активных антидроновых систем

Пассивная защита обнаруживает аппарат или ограничивает доступ к объекту без вмешательства в его радиоканалы. Активные системы воздействуют на управление БПЛА.

Активные средства применяют технологии радиоэлектронной борьбы. Они подавляют сигнал управления или спутниковую навигацию GPS. Такие системы часто называют C-UAS (counter-unmanned aircraft systems — технологии противодействия).

Пассивные методы используют другой принцип. Они анализируют радиочастотные сигналы, акустические характеристики или визуальные данные, а также применяют инженерные барьеры. Подход не влияет на работу беспилотника и не создаёт радиопомех.

Пассивная vs активная защита

Почему гражданские дроны стали угрозой для инфраструктуры и предприятий

Гражданские беспилотники создают риски для объектов инфраструктуры из-за доступности технологий и возможности дистанционного управления.

Современный квадрокоптер способен подниматься на высоту несколько сотен метров и передавать видеосигнал оператору на расстояние нескольких километров. Радиоканалы управления используют диапазоны 2,4 и 5,8 ГГц. Эти диапазоны применяет большинство consumer-дронов i.

Распространённые риски

• Наблюдение за территорией предприятия, промышленный шпионаж, сбор визуальной информации о технологических процессах.
• Нарушение периметра объекта, проникновение в закрытые зоны, съёмка инфраструктуры.

В последние годы дроны фиксировали рядом с аэропортами, складами и энергетическими объектами. Из-за малых размеров UAV сложно обнаружить традиционными средствами охраны периметра.

Какие типы гражданских БПЛА представляют наибольшую угрозу

Наибольшую угрозу для инфраструктуры представляют мультикоптеры и микродроны, которые легко управляются и способны зависать над объектом.

Наиболее распространённые категории гражданских UAV:

• Квадрокоптеры DJI, Autel и Parrot — применяются для съёмки и мониторинга территорий.
• FPV-дроны — управляются через видеосигнал в реальном времени и отличаются высокой скоростью. FPV (First Person View) — управление от первого лица через видеоканал.
• Микродроны — компактные UAV с небольшими пропеллерами и низким уровнем шума.

Такие устройства способны летать на низкой высоте и быстро менять траекторию. По этой причине их сложно обнаружить стандартными камерами наблюдения.

Какие технологии используются для пассивного обнаружения

Пассивные системы обнаружения дронов анализируют радиосигналы, акустические характеристики и визуальные данные для выявления беспилотника.

Большинство гражданских UAV передают радиосигнал управления и телеметрии. Система RF-детекции фиксирует этот сигнал и анализирует его параметры. Метод позволяет определить наличие устройства и приблизительное направление на оператора i.

Современные комплексы используют мультисенсорный подход. Они объединяют данные радиочастотных сенсоров, камер и акустических датчиков. Мультисенсорные системы повышают точность обнаружения и исключают ложные срабатывания i.

Технологии пассивного обнаружения

• RF-детекция — анализ радиосигнала управления беспилотника.
• Пассивный радар — анализ отражений радиосигналов сторонних передатчиков.
• Акустические сенсоры — распознавание шума пропеллеров.
• Компьютерное зрение — обнаружение дронов на видеоизображении.

Как работает радиочастотное обнаружение дронов (RF detection)

RF-детекция обнаруживает гражданские БПЛА по радиосигналу управления и телеметрии.

Большинство квадрокоптеров используют цифровые протоколы связи. Система анализирует спектр частот и ищет характерные сигнатуры UAV. RF-сигнатура — уникальный набор параметров радиосигнала, который позволяет определить модель беспилотника.

При обнаружении сигнала система определяет:

• частотный диапазон передачи;
• направление на источник сигнала;
• тип используемого протокола связи.

Метод позволяет выявлять дроны на расстоянии нескольких километров, если сигнал управления активен.

Что такое пассивный радар и как он обнаруживает UAV

Пассивный радар обнаруживает беспилотники, анализируя отражения радиосигналов сторонних передатчиков.

В качестве источника сигнала используют FM-радио, телевещание или сотовую связь. Система сравнивает прямой сигнал передатчика и отражённый сигнал от объекта. Разница между сигналами позволяет вычислить координаты дрона.

Метод применяют для обнаружения малых UAV. Он позволяет фиксировать объекты даже при отсутствии радиоканала управления i.

Как работают акустические и оптические системы обнаружения дронов

Акустические и оптические системы обнаруживают БПЛА по звуку пропеллеров и визуальному изображению.

Акустические сенсоры используют массив микрофонов. Алгоритм анализирует спектр звука и распознаёт характерные шумы пропеллеров мультикоптера. Метод эффективен для обнаружения микроаппаратов на малой высоте.

Оптические системы используют камеры высокого разрешения и алгоритмы computer vision (компьютерное зрение — технология анализа изображений). Алгоритм анализирует видеопоток и ищет движущиеся объекты в воздушном пространстве. Искусственный интеллект помогает классифицировать объект и отличать квадрокоптер от птиц или других движущихся объектов.

Какие инженерные решения применяются для пассивной защиты от дронов

Инженерные решения физически ограничивают доступ беспилотников к объекту. Для защиты инфраструктуры применяют конструкции из металлических тросов, сеток и каркасных систем. Они устанавливаются над крышей зданий или вокруг оборудования. Физические барьеры применяют на объектах, где дрон может зависнуть над оборудованием или открытой площадкой.

Типичные защитные решения

• Антидроновые сетки — металлические или полимерные конструкции, натянутые над защищаемой зоной.
• Кабельные барьеры — система натянутых тросов, препятствующих полёту.
• Защитные купола — каркасные конструкции с сетчатым покрытием.

Данные средства применяют на складах, нефтебазах и логистических терминалах.

Можно ли защитить крышу или промышленную площадку от FPV-дронов

Физическая защита крыши или площадки возможна с помощью сетчатых конструкций и кабельных барьеров. Крыши зданий часто остаются открытой зоной, через которую беспилотник может приблизиться к оборудованию. Сетки создают физическое препятствие для полёта UAV.

На открытых площадках применяют тросовые системы. Они формируют трёхмерную сетчатую преграду, сквозь которую дрон не может пройти. Их используют на промышленных объектах и в логистических центрах, где важно защитить технологическое оборудование.

Где применяются системы пассивной защиты от гражданских БПЛА

Пассивные системы защиты используют для мониторинга воздушного пространства и защиты инфраструктуры.

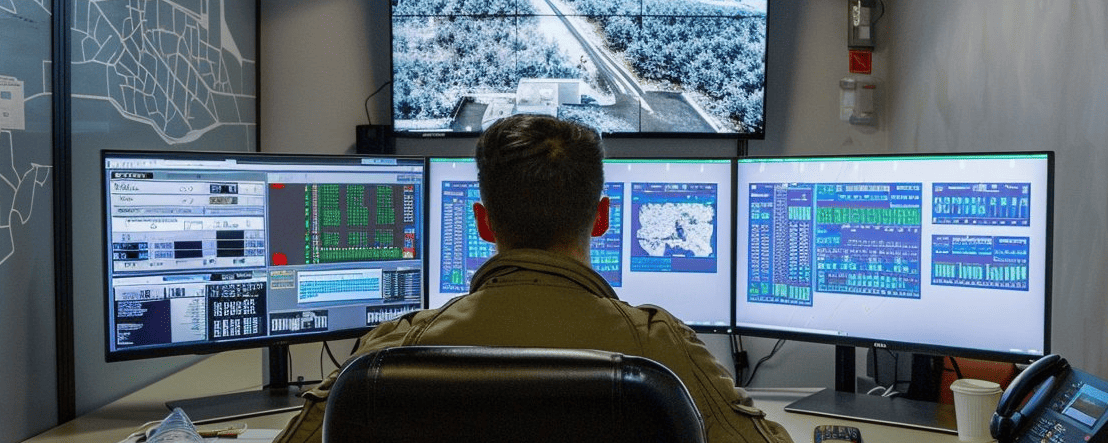

Основные сферы применения: предприятия промышленности, склады, логистические комплексы, энергетические объекты, аэропорты, стадионы, транспортные узлы, массовые мероприятия. На этих объектах применяют системы радиочастотного мониторинга и видеонаблюдения, интегрируя их в существующие системы безопасности.

Какие ограничения есть у пассивной защиты от дронов

Пассивные системы обнаружения имеют ограничения, связанные с особенностями беспилотников. Некоторые БПЛА могут летать в автономном режиме — они используют заранее загруженный маршрут и не передают радиосигнал управления. В этом случае RF-детекция не обнаружит аппарат.

Ещё одна проблема — малые размеры UAV. Микродроны имеют низкую радиолокационную заметность и могут летать на очень малой высоте. По этой причине системы защиты часто используют комбинацию сенсоров. Радиочастотный анализ дополняют видеонаблюдением и акустическими датчиками.

Какие технологии защиты от дронов будут развиваться в ближайшие годы

Технологии обнаружения UAV развиваются в направлении мультисенсорных систем и искусственного интеллекта. Алгоритмы машинного обучения позволяют анализировать большие объёмы данных с камер, радиосенсоров и акустических датчиков. Такой подход повышает точность обнаружения. Развитие технологий также связано с интеграцией систем мониторинга воздушного пространства в инфраструктуру безопасности предприятий.
